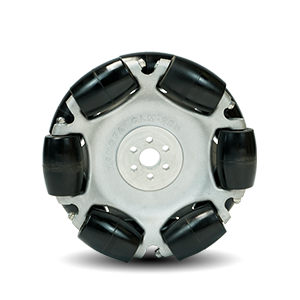

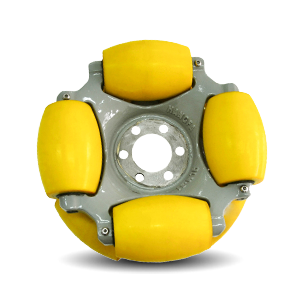

QLM系列全向轮 90° omni wheel 90°

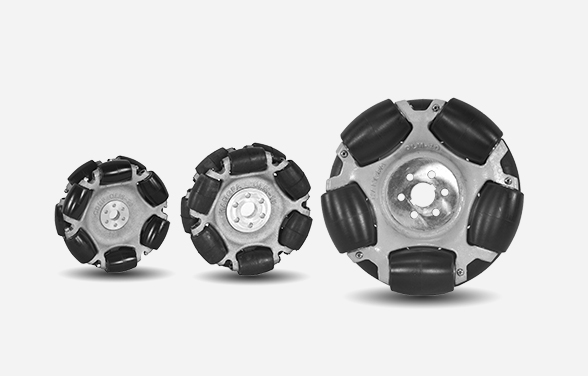

系列简介
QLM系列全向轮提供最大2000千克的负载能力，同时保持了很高的精度标准。采用专利技术的轮毂一体成型工艺，最大限度发挥了材料的力学性能。从动轮表面材质可选橡胶或聚氨酯，能够适应不同的使用要求。QLM全系列产品采用滚动轴承设计，在平稳性、静音性、可靠性、全向性上都有很好的表现，能够适应室内及室外的应用场合。
参数对比
- 产品
- 外径(mm)
- 宽度(mm)
- 侧轮数
- 轴承数
- 轴承类型
- 小轮材质
- 轮毂材质
- 轮毂表面处理
- 连接形式
- 典型中心孔(mm)
- 自重(g)
- 负载能力(kg)
-
QLM-12
- 120mm
- 80mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 铝合金
- 无表面处理
- 轴孔连接
- 19/20/22（主动轮） 8/10/12/15mm(从动轮)
- 2Kg
- 100Kg
-
QLM-15
- 152.4（6"）mm
- 56mm
- 12
- 24
- 滚动轴承
- 橡胶/聚氨酯
- 铝合金
- 无表面处理
- 法兰
- 20mm
- 0.94Kg
- 50Kg
-
QLM-20s
- 203.2（8"）mm
- 75mm
- 12
- 24
- 滚动轴承
- 橡胶/聚氨酯/铝合金
- 铝合金
- 无表面处理
- 法兰
- 20mm
- 2.2Kg
- 100Kg
-
QLM-20
- 203.2（8"）mm
- 75mm
- 12
- 24
- 滚动轴承
- 橡胶/聚氨酯/铝合金
- 铝合金
- 无表面处理
- 法兰
- 20mm
- 2.2Kg
- 100Kg
-
QLM-24
- 240mm
- 107mm
- 12
- 24
- 滚动轴承
- 聚氨酯
- 铝合金
- 无表面处理
- 法兰
- 20mm
- 4.5Kg
- 200Kg
-
QLM-25
- 254mm
- 133mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 45mm
- 11Kg
- 450Kg
-
QLM-28
- 280mm
- 218mm
- 6
- 12
- 重载滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 45mm
- 28Kg
- 800Kg
-
QLM-31
- 310mm
- 161mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 55mm
- 37Kg
- 800Kg
-
QLM-36
- 360mm
- 257mm
- 6
- 12
- 重载滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 45mm
- 44Kg
- 1500Kg
-
QLM-40
- 406.4（16"）mm
- 180mm
- 10
- 20
- 重载滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 70mm
- 45Kg
- 1200Kg
-
QLM-40A
- 406.4mm
- 210mm
- 8
- 16
- 重载滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 70mm
- 53Kg
- 1600Kg
| 产品 |
QLM-12
|
QLM-15
|
QLM-20s
|
QLM-20
|
QLM-24
|
QLM-25
|
QLM-28
|
QLM-31
|
QLM-36
|
QLM-40
|
QLM-40A
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径(mm) | 120mm | 152.4（6"）mm | 203.2（8"）mm | 203.2（8"）mm | 240mm | 254mm | 280mm | 310mm | 360mm | 406.4（16"）mm | 406.4mm |
| 宽度(mm) | 80mm | 56mm | 75mm | 75mm | 107mm | 133mm | 218mm | 161mm | 257mm | 180mm | 210mm |
| 侧轮数 | 8 | 12 | 12 | 12 | 12 | 8 | 6 | 8 | 6 | 10 | 8 |
| 轴承数 | 16 | 24 | 24 | 24 | 24 | 16 | 12 | 16 | 12 | 20 | 16 |
| 轴承类型 | 滚动轴承 | 滚动轴承 | 滚动轴承 | 滚动轴承 | 滚动轴承 | 滚动轴承 | 重载滚动轴承 | 滚动轴承 | 重载滚动轴承 | 重载滚动轴承 | 重载滚动轴承 |
| 小轮材质 | 聚氨酯 | 橡胶/聚氨酯 | 橡胶/聚氨酯/铝合金 | 橡胶/聚氨酯/铝合金 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 |
| 轮毂材质 | 铝合金 | 铝合金 | 铝合金 | 铝合金 | 铝合金 | 钢 | 钢 | 钢 | 钢 | 钢 | 钢 |
| 轮毂表面处理 | 无表面处理 | 无表面处理 | 无表面处理 | 无表面处理 | 无表面处理 | 双层高温烤漆 | 双层高温烤漆 | 双层高温烤漆 | 双层高温烤漆 | 双层高温烤漆 | 双层高温烤漆 |
| 连接形式 | 轴孔连接 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 |
| 典型中心孔(mm) | 19/20/22（主动轮） 8/10/12/15mm(从动轮) | 20mm | 20mm | 20mm | 20mm | 45mm | 45mm | 55mm | 45mm | 70mm | 70mm |
| 自重(g) | 2Kg | 0.94Kg | 2.2Kg | 2.2Kg | 4.5Kg | 11Kg | 28Kg | 37Kg | 44Kg | 45Kg | 53Kg |
| 负载能力(kg) | 100Kg | 50Kg | 100Kg | 100Kg | 200Kg | 450Kg | 800Kg | 800Kg | 1500Kg | 1200Kg | 1600Kg |
产品特性
轮毂一体成型，高强度、高刚性
采用专利技术的轮毂一体成型工艺，最大限度发挥了材料的力学性能。整轮轮毂为一个整体，强度高、刚性好，可靠耐用。
滚动轴承设计
QLM系列产品采用滚动轴承结构，相比滑动轴承和无轴承结构，具有滚动阻力小、精密度高、可靠性高、方便维修等优点，能够支持用户的长期不间断使用。
负载能力覆盖0~2000kg
系列产品最大承载能力可达2000kg
工业级品质
按照工业产品标准设计并制造
