QLM-12

产品简介

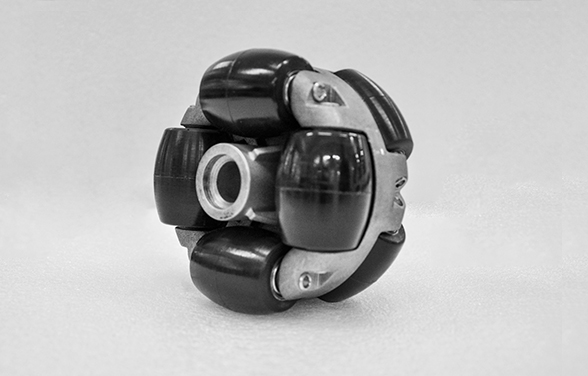

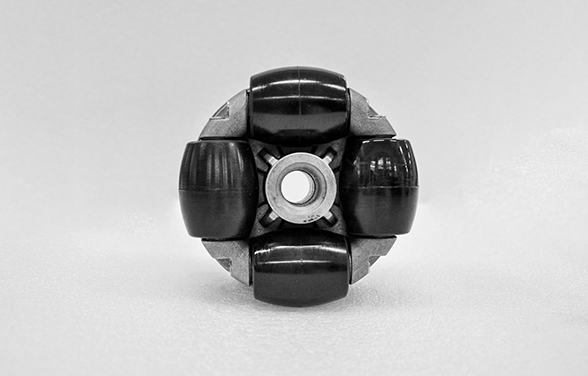

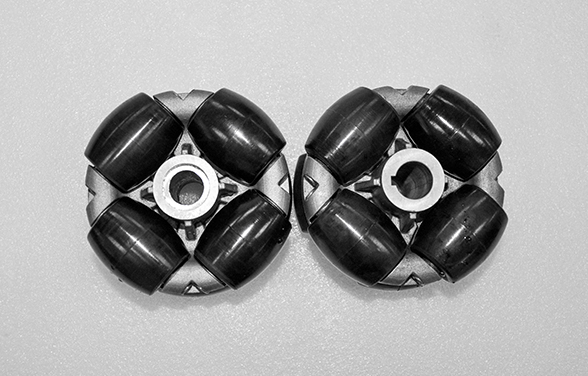

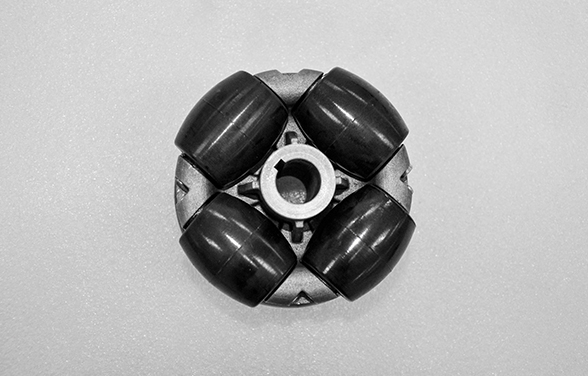

QLM系列全向轮(omni wheel)提供最大2000千克的负载能力,同时保持了很高的精度标准。采用专利技术的轮毂一体成型工艺,最大限度发挥了材料的力学性能。从动轮表面材质可选橡胶或聚氨酯,能够适应不同的使用要求。QLM全系列产品采用滚动轴承设计,在平稳性、静音性、可靠性、全向性上都有很好的表现,能够适应室内及室外的应用场合。

图纸下载 | QLM-12CN 图纸下载 | QLM-12CN

产品特性

  • 轮毂一体成型,高强度、高刚性
  • 滚动轴承设计
  • 负载能力覆盖0~2000kg
  • 专利级外观
  • 工业级品质

外形尺寸

产品外形尺寸

规格参数

外径 120mm 宽度 80mm
侧轮数 8 轴承数 16
轴承类型 滚动轴承 小轮材质 聚氨酯
轮毂材质 铝合金 轮毂表面处理 无表面处理
连接形式 轴孔连接 典型中心孔 19/20/22(主动轮) 8/10/12/15mm(从动轮)
自重 2Kg 负载能力 100Kg
