QLM-24

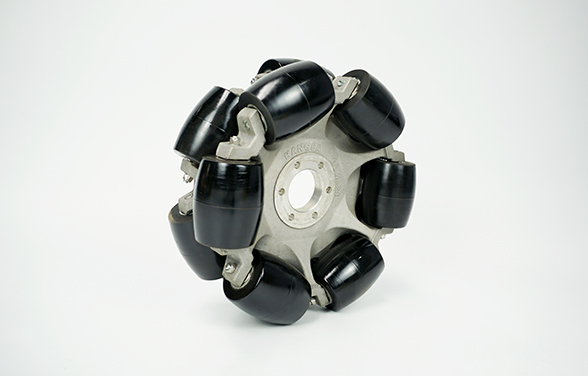

  • 产品图片

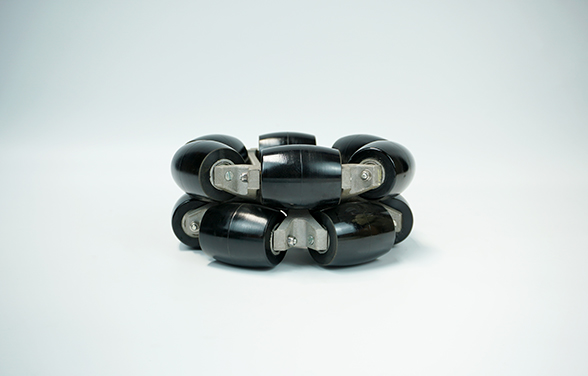

  • 产品图片

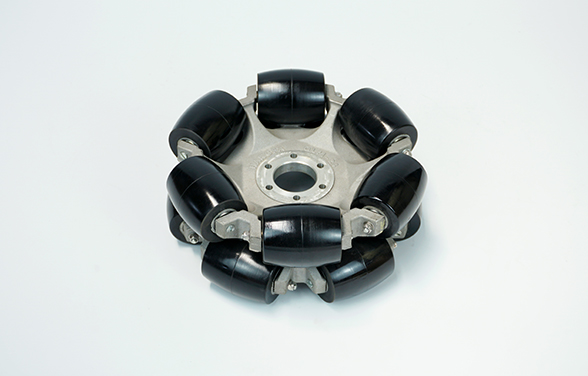

  • 产品图片

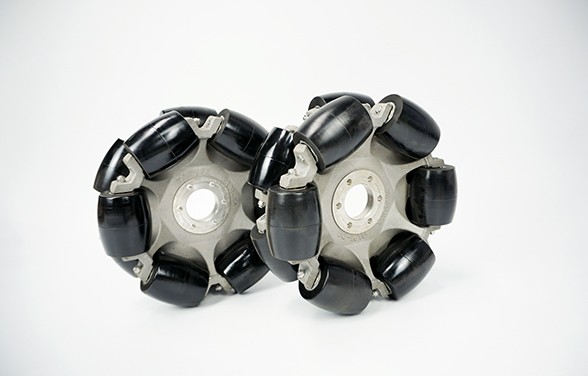

  • 产品图片

产品简介

QLM系列全向轮(omni wheel)提供最大2000千克的负载能力,同时保持了很高的精度标准。采用专利技术的轮毂一体成型工艺,最大限度发挥了材料的力学性能。从动轮表面材质可选橡胶或聚氨酯,能够适应不同的使用要求。QLM全系列产品采用滚动轴承设计,在平稳性、静音性、可靠性、全向性上都有很好的表现,能够适应室内及室外的应用场合。

图纸下载 | QLM-24CN 图纸下载 | QLM-24CN

产品特性

  • 轮毂一体成型,高强度、高刚性
  • 滚动轴承设计
  • 负载能力覆盖0~2000kg
  • 工业级品质

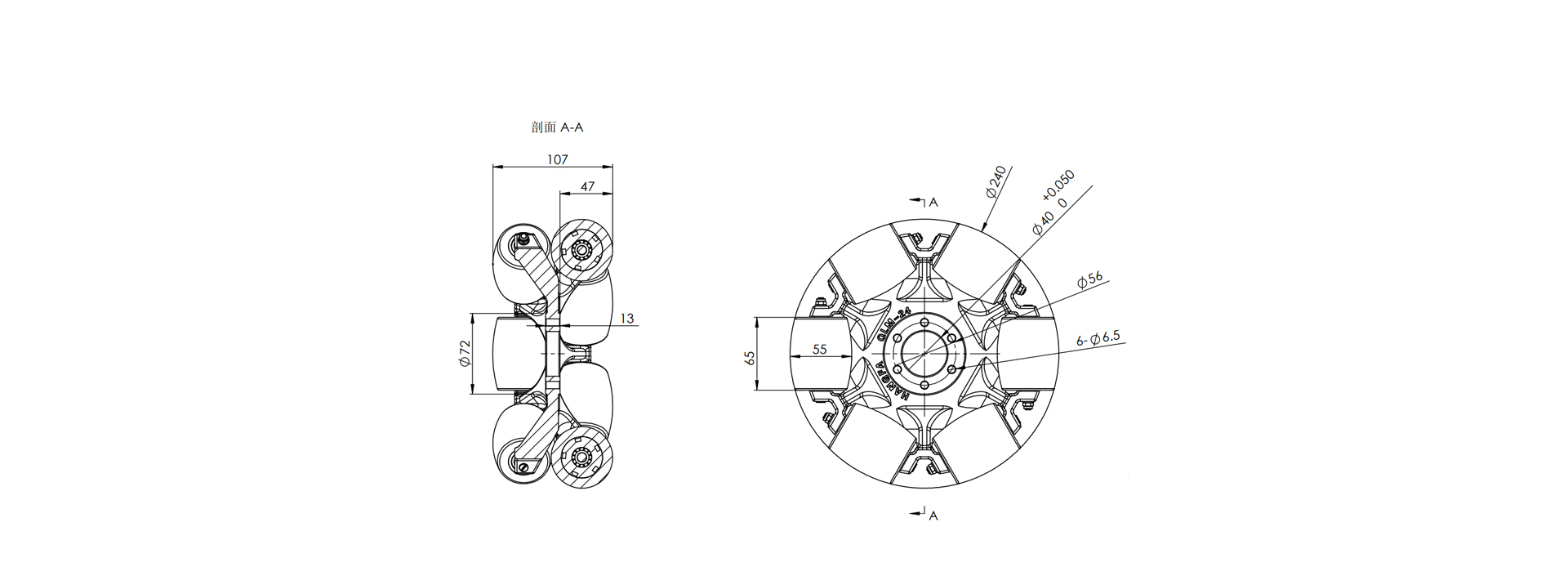

外形尺寸

产品外形尺寸

规格参数

外径 240mm 宽度 107mm
侧轮数 12 轴承数 24
轴承类型 滚动轴承 小轮材质 聚氨酯
轮毂材质 铝合金 轮毂表面处理 无表面处理
连接形式 法兰 典型中心孔 20mm
自重 4.5Kg 负载能力 200Kg
外径 240mm
侧轮数 12
轴承类型 滚动轴承
轮毂材质 铝合金
连接形式 法兰
自重 4.5Kg
宽度 107mm
轴承数 24
小轮材质 聚氨酯
轮毂表面处理 无表面处理
典型中心孔 20mm
负载能力 200Kg
