QL系列全向轮 90° omni wheel 90°

系列简介

QL系列全向轮是精密型的轻载90°全向轮,每个从动小轮内嵌入两个滚动轴承,使用高精度的工艺制造,旨在向客户提供高精密度、高品质要求的产品,满足客户的各种精密应用。持续改良的QL系列全向轮,已经实现了从动小轮轴向零间隙,特别适合于各种小型机器人的驱动应用。

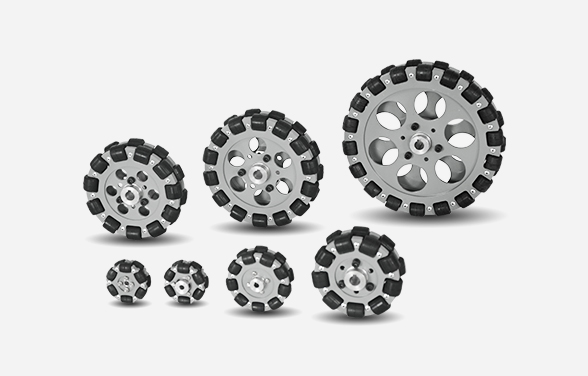

QL系列全向轮 90°

参数对比

  • 产品
  • 外径(mm)
  • 宽度(mm)
  • 侧轮数
  • 轴承数
  • 轴承类型
  • 小轮材质
  • 轮毂材质
  • 轮毂表面处理
  • 连接形式
  • 典型中心孔(mm)
  • 自重(g)
  • 负载能力(kg)
  • 产品参数对比图

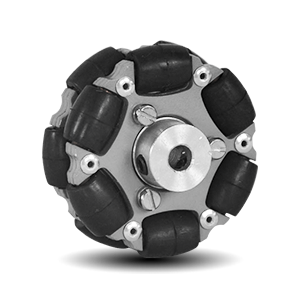

    QL-05

    • 50.8(2")mm
    • 21.5mm
    • 12
    • 24
    • 滚动轴承
    • 橡胶
    • 铝合金
    • 双层高温烤漆
    • 法兰/紧定螺钉
    • 4/5/6/8mm
    • 70/75g
    • 5Kg
  • 产品参数对比图

    QL-08

    • 76.2(3")mm
    • 28mm
    • 18
    • 36
    • 滚动轴承
    • 橡胶
    • 铝合金
    • 双层高温烤漆
    • 平键/紧定螺钉
    • 4/5/6/8mm
    • 140g
    • 15Kg
  • 产品参数对比图

    QL-10

    • 101.6(4")mm
    • 39mm
    • 18
    • 36
    • 滚动轴承
    • 橡胶
    • 铝合金
    • 双层高温烤漆
    • 平键/紧定螺钉
    • 5/6/8/10/12/15/16mm
    • 340g
    • 30Kg
  • 产品参数对比图

    QL-13

    • 127(5")mm
    • 39mm
    • 22
    • 44
    • 滚动轴承
    • 橡胶
    • 铝合金
    • 双层高温烤漆
    • 平键/紧定螺钉
    • 5/6/8/10/12/15/16mm
    • 445g
    • 30Kg
  • 产品参数对比图

    QL-15

    • 152.4(6")mm
    • 39mm
    • 28
    • 56
    • 滚动轴承
    • 橡胶
    • 铝合金
    • 双层高温烤漆
    • 平键/紧定螺钉
    • 5/6/8/10/12/15/16mm
    • 640g
    • 30Kg
  • 产品参数对比图

    QL-20

    • 203.2(8")mm
    • 39mm
    • 36
    • 72
    • 滚动轴承
    • 橡胶
    • 铝合金
    • 双层高温烤漆
    • 平键/紧定螺钉
    • 5/6/8/10/12/15/16mm
    • 960g
    • 30Kg
