CL-13

产品简介

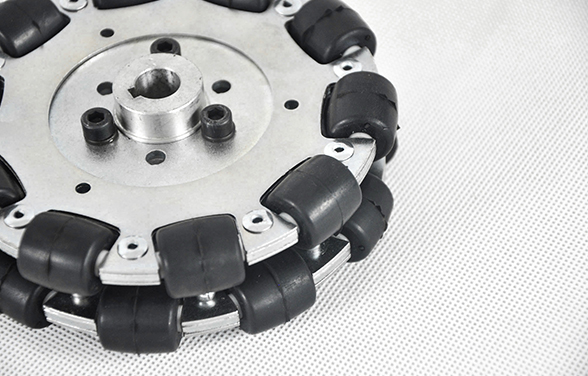

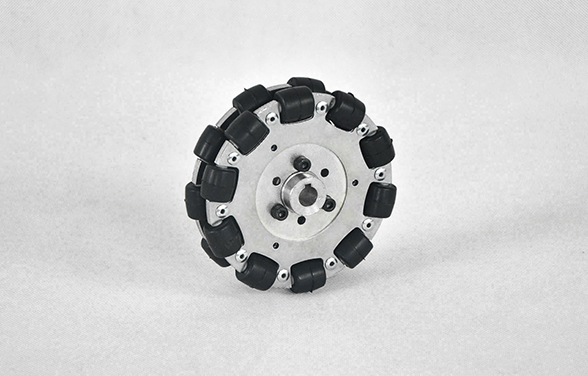

  • CL系列全向轮(omni wheel)是经济型的轻载90°全向轮,每个从动小轮内使用两个尼龙滑动轴承,旨在向客户提供满足精度要求、高经济性、高耐用度的全向轮产品。CL系列产品采用橡胶材质小轮和钢制镀锌轮毂,同时具有多种安装尺寸可选,能够满足用户的各种应用需求。

图纸下载 | CL-13CN 图纸下载 | CL-13CN(2)

产品特性

  • 高经济性
  • 钢制轮毂
  • 负载能力强
  • 可靠、耐用、品质稳定

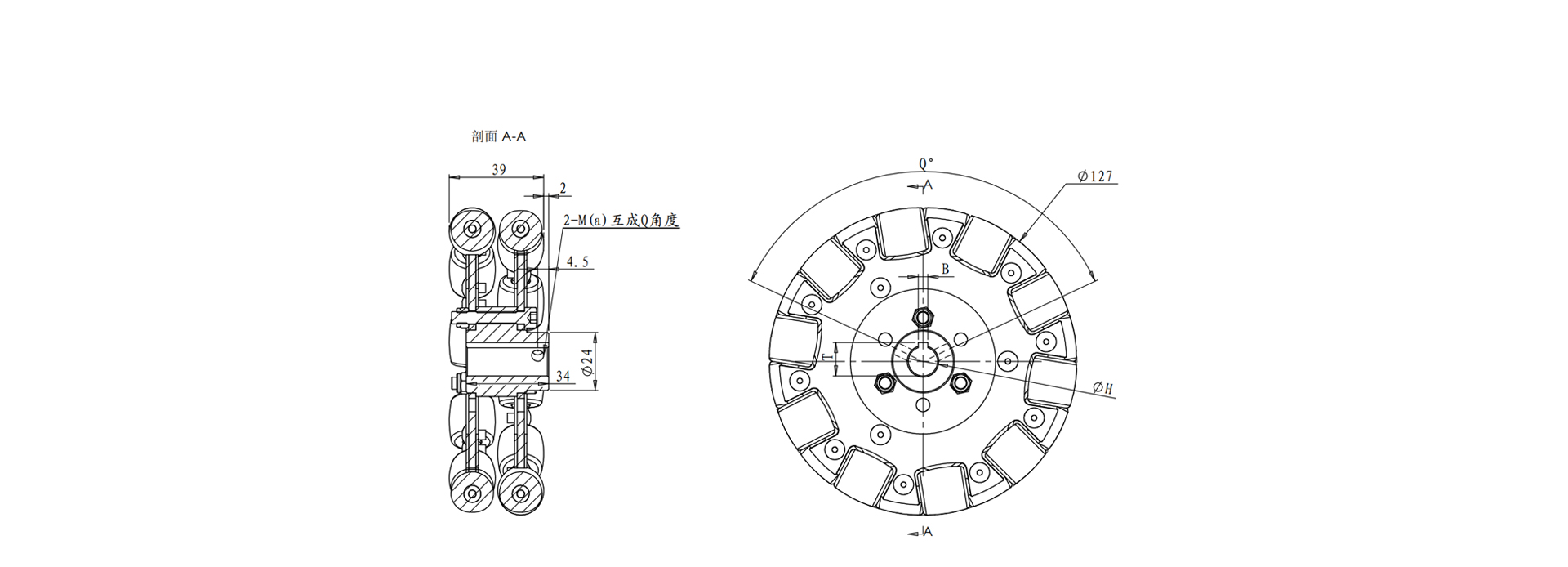

外形尺寸

产品外形尺寸

规格参数

外径 127(5")mm 宽度 39mm
侧轮数 20 轴承数 40
轴承类型 尼龙滑动轴承 小轮材质 橡胶
轮毂材质 轮毂表面处理 电镀锌
连接形式 平键/六方孔/紧定螺钉/轴承支承 典型中心孔 5/6/7/8/9/10/12mm
自重 730g 负载能力 50Kg
