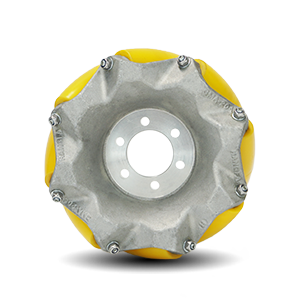

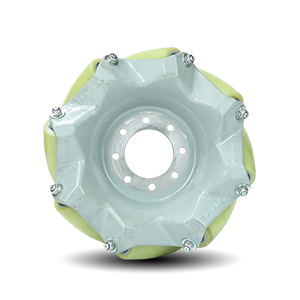

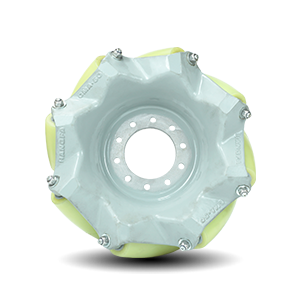

CMA系列麦克纳姆轮 45° Mecanum Wheel 45°
系列简介

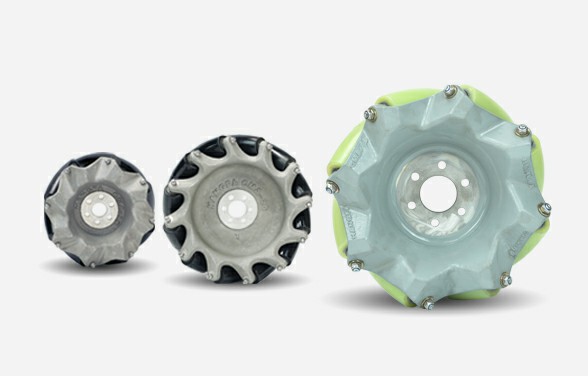

CMA系列全向轮提供最大4500千克的负载能力，同时保持了很高的精度标准。采用专利技术的轮毂一体成型工艺，最大限度发挥了材料的力学性能。CMA全系列产品采用滚动轴承设计，从动轮表面采用聚氨酯材质，在平稳性、静音性、可靠性、全向性上都有很好的表现，能够适应室内及室外的应用场合。
参数对比
- 产品
- 外径(mm)
- 宽度(mm)
- 侧轮数
- 轴承数
- 轴承类型
- 小轮材质
- 轮毂材质
- 轮毂表面处理
- 连接形式
- 典型中心孔(mm)
- 自重(g)
- 负载能力(kg)
-
CMA-15
- 156.5mm
- 84mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 铝合金
- 无表面处理
- 法兰
- 20mm
- 2.1Kg
- 100Kg
-

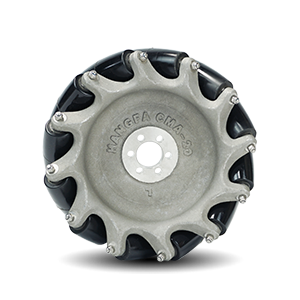

CMA-20
- 203.2（8"）mm
- 75mm
- 12
- 24
- 滚动轴承
- 聚氨酯
- 铝合金
- 无表面处理
- 法兰
- 20mm
- 3.2Kg
- 80Kg
-
CMA-20A
- 203.2mm
- 110mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 铸铝合金
- 无表面处理
- 法兰
- 45mm
- 6Kg
- 240Kg
-
CMA-25
- 254mm
- 135mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 50mm
- 12.5Kg
- 400Kg
-
CMA-31
- 310mm
- 167mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 60mm
- 21Kg
- 650Kg
-
CMA-36
- 360mm
- 193mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 70mm
- 31Kg
- 1100Kg
-
CMA-40
- 406.4mm
- 219mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 70mm
- 53Kg
- 1600Kg
-
CMA-45
- 457.2mm
- 246mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 110mm
- 76Kg
- 1900Kg
-
CMA-50
- 508mm
- 273mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 130mm
- 100Kg
- 2300Kg
-
CMA-58
- 584.2mm
- 300mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 140mm
- 153Kg
- 3200Kg
-
CMA-66
- 660.4mm
- 349mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 170mm
- 190Kg
- 4500Kg
| 产品 |
CMA-15
|
CMA-20
|
CMA-20A
|
CMA-25
|
CMA-31
|
CMA-36
|
CMA-40
|
CMA-45
|
CMA-50
|
CMA-58
|
CMA-66
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径(mm) | 156.5mm | 203.2（8"）mm | 203.2mm | 254mm | 310mm | 360mm | 406.4mm | 457.2mm | 508mm | 584.2mm | 660.4mm |
| 宽度(mm) | 84mm | 75mm | 110mm | 135mm | 167mm | 193mm | 219mm | 246mm | 273mm | 300mm | 349mm |
| 侧轮数 | 8 | 12 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| 轴承数 | 16 | 24 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| 轴承类型 | 滚动轴承 | 滚动轴承 | 滚动轴承 | 滚动轴承 | 滚动轴承 | 滚动轴承 | 滚动轴承 | 滚动轴承 | 滚动轴承 | 滚动轴承 | 滚动轴承 |
| 小轮材质 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 | 聚氨酯 |
| 轮毂材质 | 铝合金 | 铝合金 | 铸铝合金 | 钢 | 钢 | 钢 | 钢 | 钢 | 钢 | 钢 | 钢 |
| 轮毂表面处理 | 无表面处理 | 无表面处理 | 无表面处理 | 双层高温烤漆 | 双层高温烤漆 | 双层高温烤漆 | 双层高温烤漆 | 双层高温烤漆 | 双层高温烤漆 | 双层高温烤漆 | 双层高温烤漆 |
| 连接形式 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 | 法兰 |
| 典型中心孔(mm) | 20mm | 20mm | 45mm | 50mm | 60mm | 70mm | 70mm | 110mm | 130mm | 140mm | 170mm |
| 自重(g) | 2.1Kg | 3.2Kg | 6Kg | 12.5Kg | 21Kg | 31Kg | 53Kg | 76Kg | 100Kg | 153Kg | 190Kg |
| 负载能力(kg) | 100Kg | 80Kg | 240Kg | 400Kg | 650Kg | 1100Kg | 1600Kg | 1900Kg | 2300Kg | 3200Kg | 4500Kg |
产品特性
轮毂一体成型，高强度、高刚性
采用专利技术的轮毂一体成型工艺，最大限度发挥了材料的力学性能。整轮轮毂为一个整体，强度高、刚性好，可靠耐用。
滚动轴承设计
CMA系列产品采用滚动轴承结构，相比滑动轴承和无轴承结构，具有滚动阻力小、精密度高、可靠性高、方便维修等优点，能够支持用户的长期不间断使用。
负载能力覆盖0~4500kg
系列产品最大承载能力可达4500kg。
工业级品质
按照工业产品标准设计并制造。
