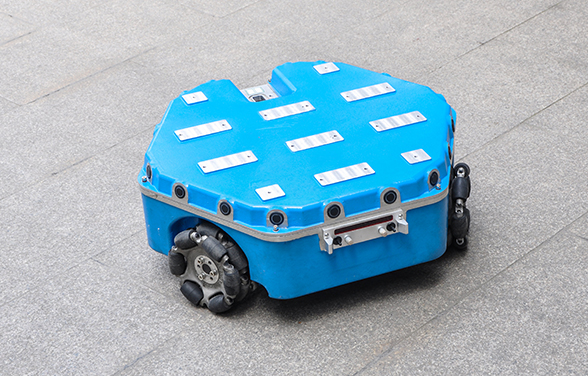

Navigator Q1 三轮全向平台
产品简介
Navigator系列机器人平台，是高性能与高可靠性产品的代表。采用工业级产品的设计理念，旨在为用户提供一个完整的、高性能、高可靠性、接口丰富、简单易用、严格防护等级、能够长期不间断工作的机器人系统。Navigator Q1是三轮90度全向轮轮系的机器人平台，使用航发公司的QLM-15全向轮，与传统轮系相比，能够实现平移、自转、平移并自转等特殊运动。平台底盘采用整体铝合金铸造成型工艺，并具有液压避震悬挂系统，使用三台大功率的空心杯电机作为驱动，并配有独立的伺服驱动器，高阶运动控制器集成了多种运动控制功能，支持CAN总线及RS232接口。开发包向用户提供完整的设备通信协议以及基于STM32F407的示例与演示程序源码，使用户能够对Navigator Q1快速上手。
视频展示

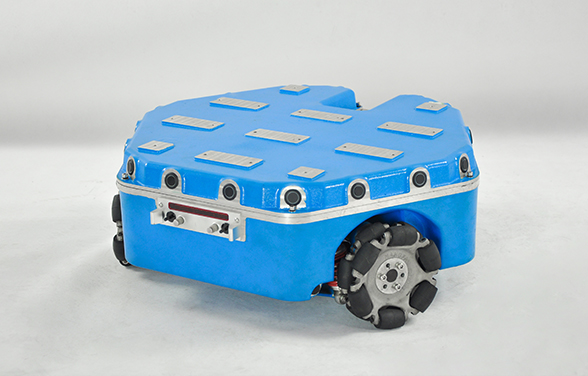

产品特性
- 全方向自由移动
- 铝合金整体成型底盘
- 液压阻尼避震，三轮独立悬挂
- 工业级全向轮
- 空心杯直流伺服电机
- 伺服驱动器
- 多功能运动控制器
- DEMO开发板及应用代码

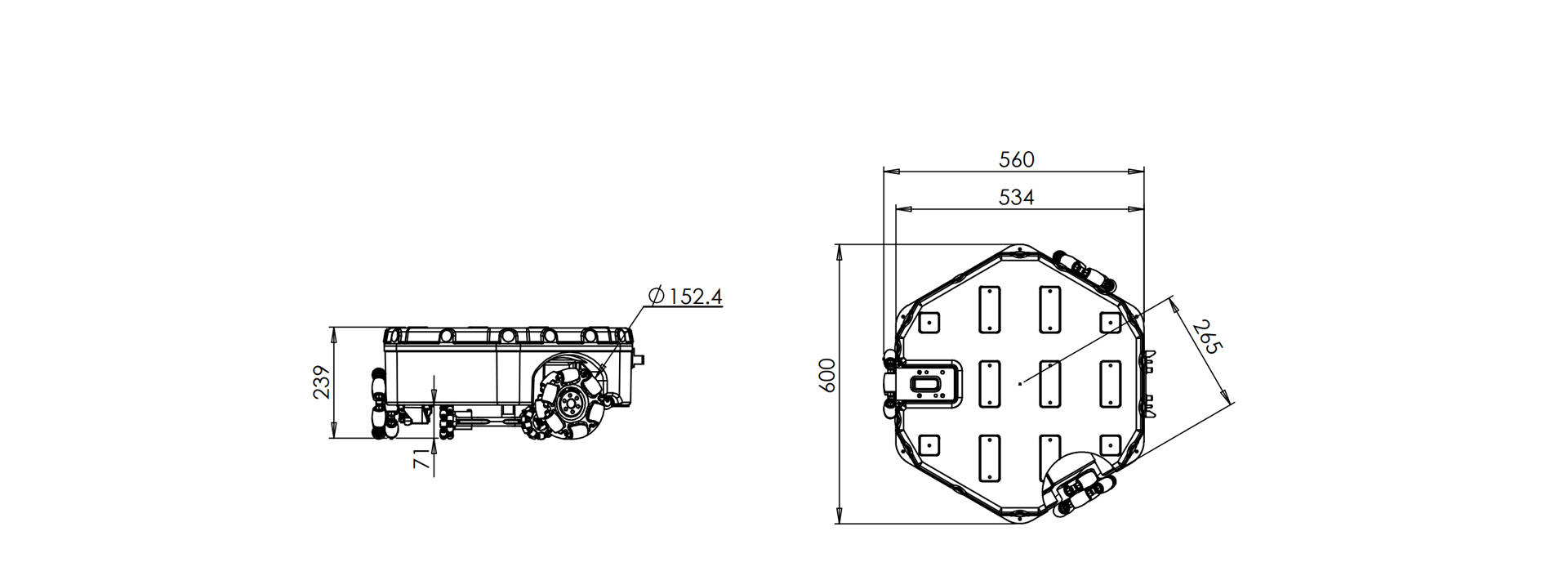

外形尺寸
规格参数
| 机身形式 | 铝合金一体成型 | 外形尺寸 | 560×600×241 |
| 驱动轮 | QLM-15全向轮 | 驱动轮直径 | 152.4mm |
| 驱动方式 | 三轮独立驱动 | 悬挂形式 | 液压阻尼避震器悬挂 |
| 车身最小离地间隙 | 73mm | 整机重量 | 33kg |
| 额定负载能力 | 50kg | 电机类型 | 空心杯直流伺服电机 |
| 电机额定功率 | 90W | 电机编码器 | 500线/转，A、B相输出 |
| 电机数量 | 3 | 电机驱动 | 伺服驱动器，CAN总线、RS232通信接口 |
| 最大移动速度 | 1.2m/s | 最大自转速度 | 240°/s |
| 最小转弯半径 | 0m | 适应的地形 | 室内、室外坑陷较少的水泥及沥青路面 |
| 典型续航时间 | 约10h（负载10kg，运行速度1m/s,运行率70%） | 待机时间 | >30h |
| 车载电源输出 | 5V@5A / 12V@5A / 电池电压(22.4~29.2V)@>10A | 电源保险管预设规格 | 5×20/20A |
| 电池 | 24V/18.2Ah锂离子电池 | 电池快速更换 | 支持 |
| 充电器 | 输入:AC220V~240V / 充电电流:5A / 接口:直插式 | 附件 | 电池充电器 |
| DEMO开发板 | RHF407开发板（CAN×2，RS232×2，TTL×1，RS485×1，SPI×1，I2C×1，ADC×8，DAC×2，PWM×8，LED×2，按键×2， 独立I/O×24，可复用I/O×29，TF卡接口×1，RTC后备电池座，可复用TFT LCD接口×1） | ||

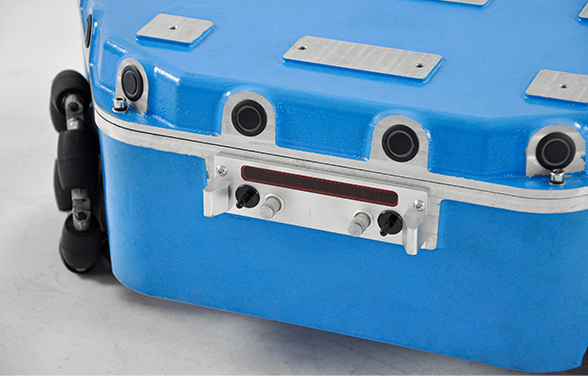

典型部件
-

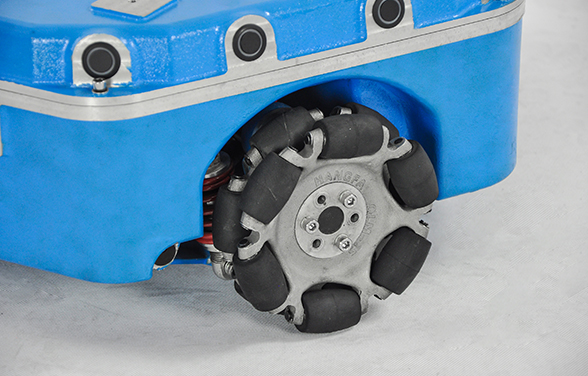

QLM-15全向轮
-
ULB-16超声测距传感器
-
RHF407开发板
-
OFPS增量式全场定位装置 （选配）
-
MOTC1运动控制器
-
HFmotor-3590空心杯直流伺服电机
-
伺服驱动器
-
ACDS自动充电对接装置 （选配）
典型研究与应用领域
- 模式识别技术研究
- 电子工程实验
- 搬运与仓储应用
- 路径规划技术研究
- 机械工程实验
- 监控与侦查应用
- 自动驾驶技术研究
- 嵌入式系统开发与实验
- 机器人竞赛
- 传感器技术研究
- 图像处理技术研究
- 地图绘制应用
- 人工智能技术研究
- 多机器人合作技术研究
- 柔性制造系统应用
可选附件
- HCM-01遥控手柄
- LPC-16巡线传感器
- ULB-1超声测距传感器
- 激光雷达
- GPS定位器
- Kinect体感传感器
