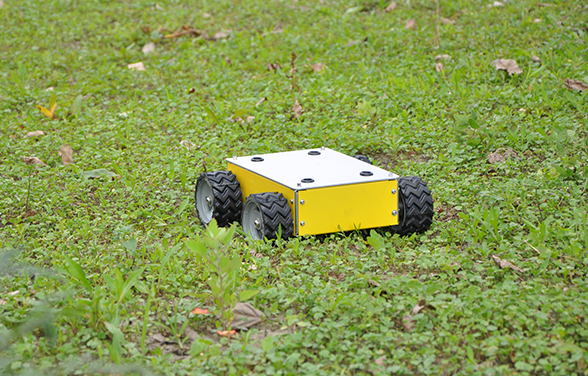

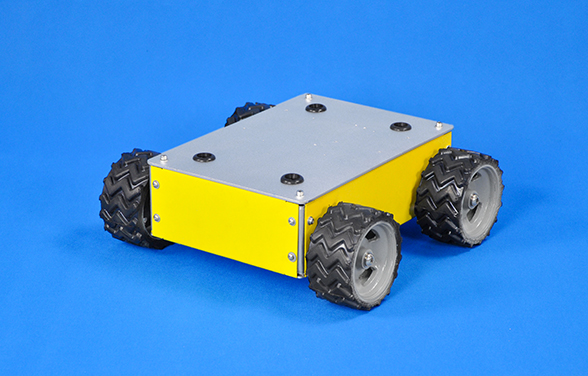

Discovery C2 四轮差动平台

产品简介

图纸下载 | Discovery C2

视频展示

产品特性

  • 四轮独立驱动
  • 轮系带轴承座设计
  • 工业级橡胶轮胎
  • 空心杯直流伺服电机
  • 伺服驱动器
  • DEMO开发板及应用代码

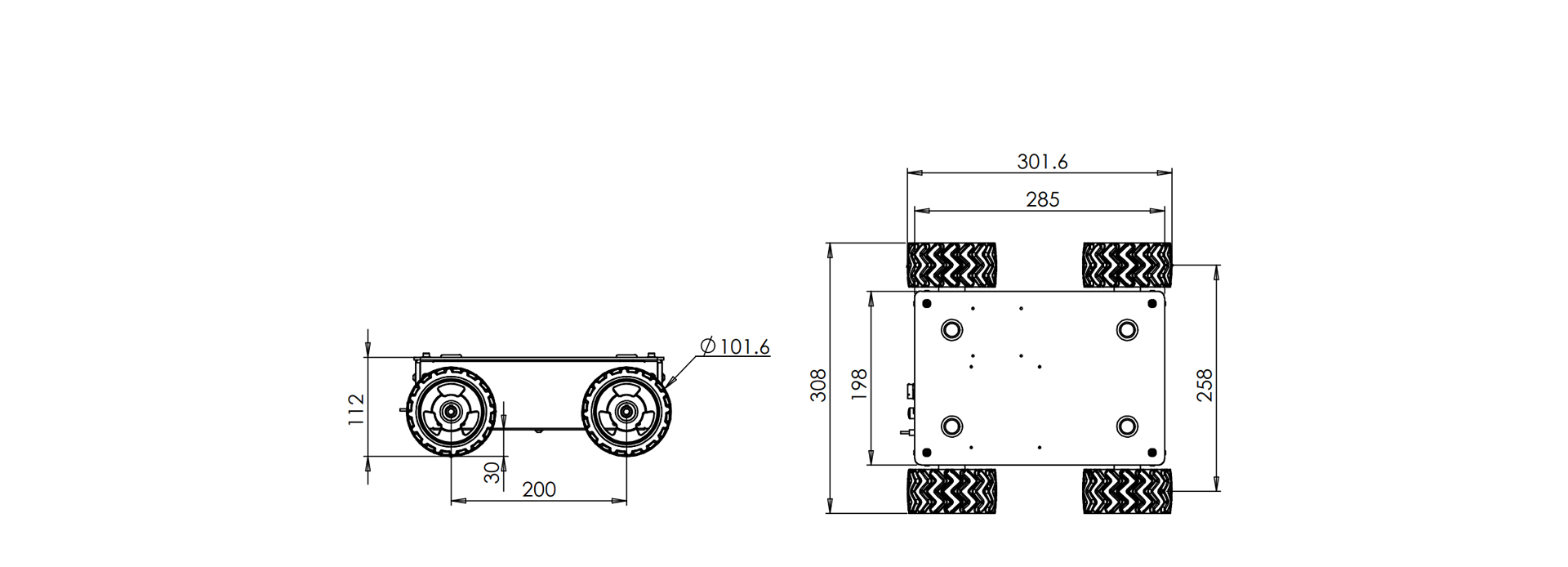

外形尺寸

产品外形尺寸

规格参数

机身形式 钣金组合成型 外形尺寸 301.6×308×112
驱动轮 HSL-10橡胶轮 驱动轮直径 101.6mm
驱动方式 四轮独立驱动 悬挂形式 无悬挂
车身最小离地间隙 30mm 整机重量 5.6kg
额定负载能力 15kg 电机类型 空心杯直流伺服电机
电机额定功率 17W 电机编码器 12线/转,A、B相输出
电机数量 4 电机驱动 伺服驱动器,CAN总线、RS232通信接口
最大移动速度 0.65m/s 最大自转速度 160°/s

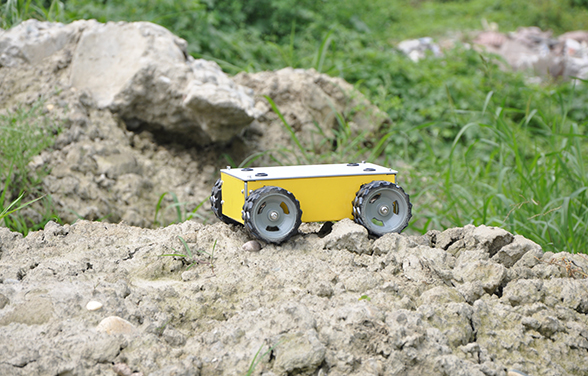

最小转弯半径 0m 适应的地形 室内、室外普通路面及泥泞路面
典型续航时间 约8h(负载5kg,运行速度0.5m/s,运行率70%) 待机时间 >30h
车载电源输出 5V@2.5A×2路 /电池电压(9.6~12.6V)@>5A 电源保险管预设规格 5×20/10A
电池 12V/10.4Ah锂离子电池 电池快速更换 支持
充电器 输入:AC220V~240V / 充电电流:3A / 接口:直插式 附件 电池充电器、ULB-1超声传感器×3
DEMO开发板 RHF407开发板(CAN×2,RS232×2,TTL×1,RS485×1,SPI×1,I2C×1,ADC×8,DAC×2,PWM×8,LED×2,按键×2, 独立I/O×24,可复用I/O×29,TF卡接口×1,RTC后备电池座,可复用TFT LCD接口×1)

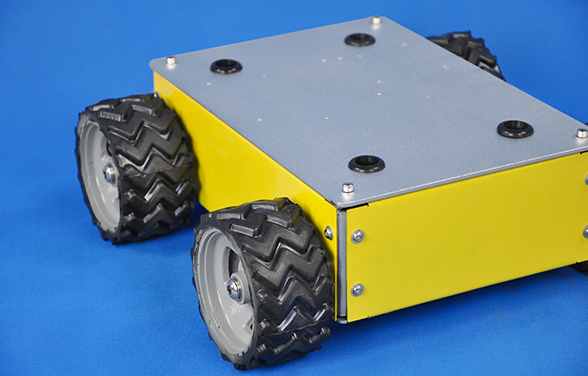

典型部件

典型研究与应用领域

  • 模式识别技术研究
  • 电子工程实验
  • 搬运与仓储应用
  • 路径规划技术研究
  • 机械工程实验
  • 监控与侦查应用
  • 自动驾驶技术研究
  • 嵌入式系统开发与实验
  • 机器人竞赛
  • 传感器技术研究
  • 图像处理技术研究
  • 地图绘制应用
  • 人工智能技术研究
  • 多机器人合作技术研究
  • 柔性制造系统应用

可选附件

  • HMC-01遥控手柄
  • LPC-16巡线传感器
  • ULB-1超声测距传感器
  • 激光雷达
  • GPS定位器
  • Kinect体感传感器
