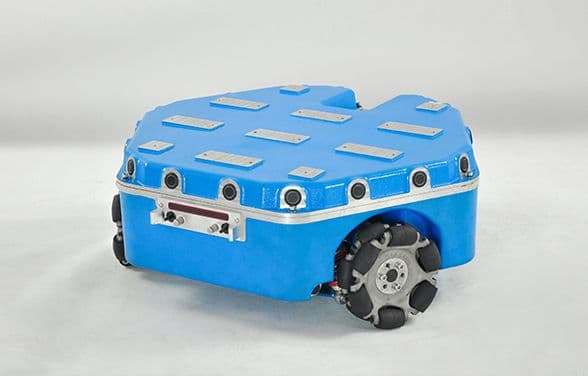

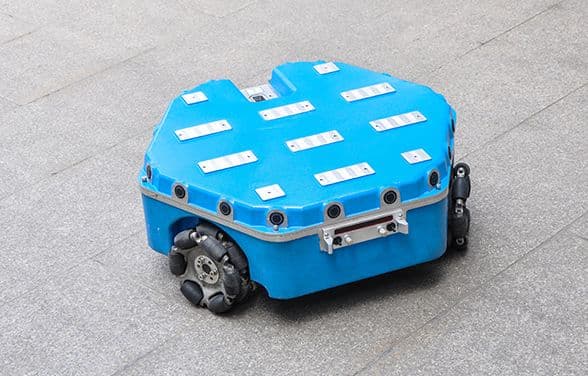

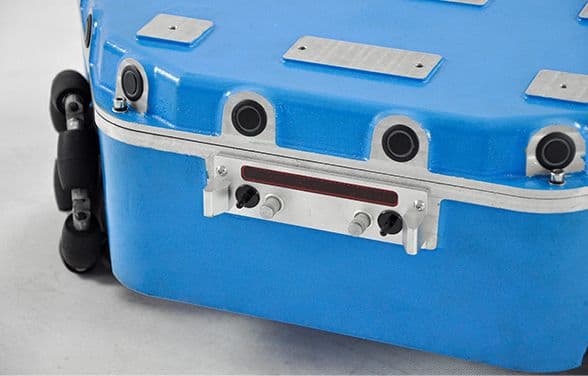

Navigator Q1 Трёхколёсная платформа с всенаправленным движением
Краткое описание продукта

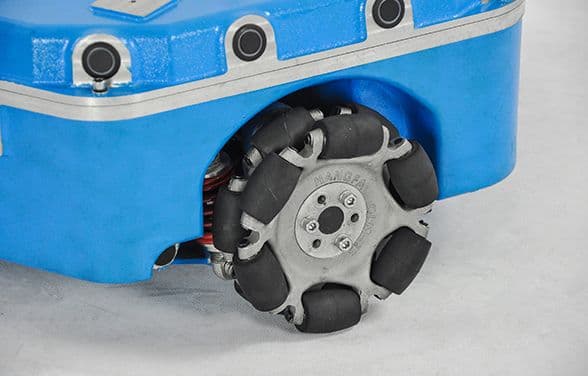

роботизированных платформ Navigator — это образец высокой производительности и надёжности. Разработанная в соответствии с концепцией промышленного оборудования, платформа представляет собой законченную роботизированную систему с высокой производительностью, высокой надёжностью, богатым набором интерфейсов, простотой использования, строгим уровнем защиты и возможностью длительной непрерывной работы. Navigator Q1 — это роботизированная платформа на трёхколёсной всенаправленной системе с колёсами, повёрнутыми на 90 градусов. В ней используются всенаправленные колёса QLM-15 производства компании Hangfa. По сравнению с традиционными колёсными системами, она способна выполнять такие особые движения, как поступательное перемещение, вращение на месте, а также одновременное поступательное перемещение и вращение. Шасси платформы изготовлено методом литья из цельного алюминиевого сплава и оснащено гидравлической амортизационной подвеской. В качестве привода используются три мощных полых бесколлекторных двигателя с отдельными сервоприводами. Высокоуровневый контроллер движения интегрирует множество функций управления движением и поддерживает интерфейсы CAN bus и RS232. Пакет разработчика предоставляет пользователю полный протокол связи устройства, а также исходные коды примеров и демонстрационных программ на базе микроконтроллера STM32F407, что позволяет быстро освоить работу с Navigator Q1.
Видеообзор
Характеристики

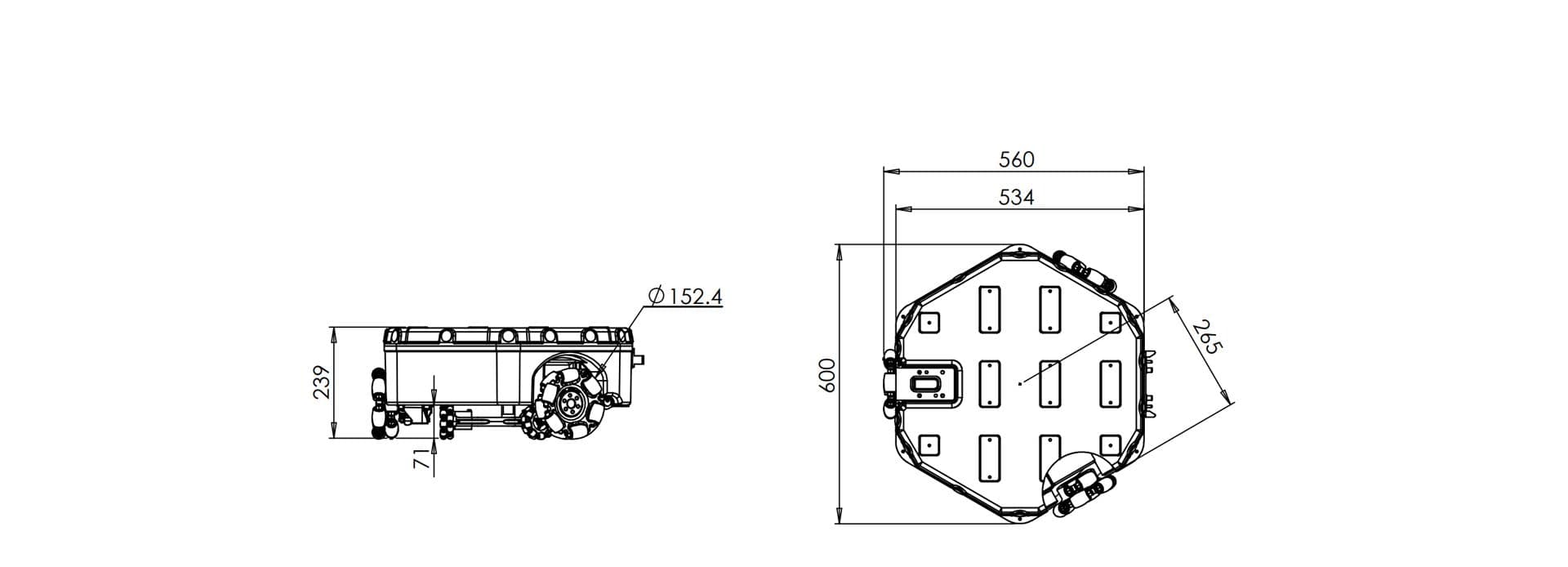

Внешние размеры
Параметры моделей
| Тип корпуса | Цельный алюминиевый сплав | Внешние размеры (Д×Ш×В) | 560×600×241 |
| Приводные колёса | Всенаправленные колёса QLM-15 | Диаметр приводного колеса | 152.4 мм |
| Способ привода | Три независимых привода | Тип подвески | Гидравлическая амортизационная подвеска |
| Минимальный дорожный просвет | 73 мм | Полная масса | 33 кг |
| Номинальная грузоподъёмность | 50 кг | Тип двигателя | Полый бесколлекторный серводвигатель постоянного тока |
| Номинальная мощность двигателя | 90 Вт | Энкодер двигателя | 500 линий/оборот, выход A и B |
| Количество двигателей | 3 | Привод двигателя | Серводвигатель, интерфейсы связи CAN bus, RS232 |
| Максимальная скорость движения | 1.2 м/с | Максимальная скорость вращения | 240 °/с |
| Минимальный радиус поворота | 0 м | Адаптируемый рельеф | В помещениях, снаружи на цементных и асфальтовых дорогах с небольшим количеством выбоин |
| Типовое время автономной работы | Около 10 ч (при нагрузке 10 кг, скорости движения 1 м/с, рабочем цикле 70 %) | Время в режиме ожидания | > 30 ч |
| Выходная мощность на борту | 5 В @ 5 А / 12 В @ 5 А / Напряжение батареи (22.4–29.2 В) @ > 10 А | Предохранитель блока питания | 5×20 / 20 А |
| Аккумулятор Литий-ионный | 24 В / 18.2 А·ч | Быстрая замена аккумулятора | Есть |
| Зарядное | устройство Вход: AC 220–240 В / Ток зарядки: 5 А / Разъём: штекерный | Комплект поставки | Зарядное устройство для аккумулятора, демонстрационная плата |
| DEMO-плата | RHF407 Dev Board (CAN ×2, RS232 ×2, TTL ×1, RS485 ×1, SPI ×1, I²C ×1, ADC ×8, DAC ×2, ШИМ ×8, СИД ×2, кнопка ×2, отдельные I/O ×24, мультиплексируемые I/O ×29, интерфейс TF-карты ×1, отсек для резервной батареи RTC, мультиплексируемый интерфейс TFT LCD ×1) | ||
| Тип корпуса | Цельный алюминиевый сплав |
| Приводные колёса | Всенаправленные колёса QLM-15 |
| Способ привода | Три независимых привода |
| Минимальный дорожный просвет | 73 мм |
| Номинальная грузоподъёмность | 50 кг |
| Номинальная мощность двигателя | 90 Вт |
| Количество двигателей | 3 |
| Максимальная скорость движения | 1.2 м/с |
| Минимальный радиус поворота | 0 м |
| Типовое время автономной работы | Около 10 ч (при нагрузке 10 кг, скорости движения 1 м/с, рабочем цикле 70 %) |
| Выходная мощность на борту | 5 В @ 5 А / 12 В @ 5 А / Напряжение батареи (22.4–29.2 В) @ > 10 А |
| Аккумулятор Литий-ионный | 24 В / 18.2 А·ч |
| Зарядное | устройство Вход: AC 220–240 В / Ток зарядки: 5 А / Разъём: штекерный |
| Внешние размеры (Д×Ш×В) | 560×600×241 |
| Диаметр приводного колеса | 152.4 мм |
| Тип подвески | Гидравлическая амортизационная подвеска |
| Полная масса | 33 кг |
| Тип двигателя | Полый бесколлекторный серводвигатель постоянного тока |
| Энкодер двигателя | 500 линий/оборот, выход A и B |
| Привод двигателя | Серводвигатель, интерфейсы связи CAN bus, RS232 |
| Максимальная скорость вращения | 240 °/с |
| Адаптируемый рельеф | В помещениях, снаружи на цементных и асфальтовых дорогах с небольшим количеством выбоин |
| Время в режиме ожидания | > 30 ч |
| Предохранитель блока питания | 5×20 / 20 А |
| Быстрая замена аккумулятора | Есть |
| Комплект поставки | Зарядное устройство для аккумулятора, демонстрационная плата |
| DEMO-плата | RHF407 Dev Board (CAN ×2, RS232 ×2, TTL ×1, RS485 ×1, SPI ×1, I²C ×1, ADC ×8, DAC ×2, ШИМ ×8, СИД ×2, кнопка ×2, отдельные I/O ×24, мультиплексируемые I/O ×29, интерфейс TF-карты ×1, отсек для резервной батареи RTC, мультиплексируемый интерфейс TFT LCD ×1) |
Типовые компоненты
Типичные области исследований и применения
Опциональные аксессуары
