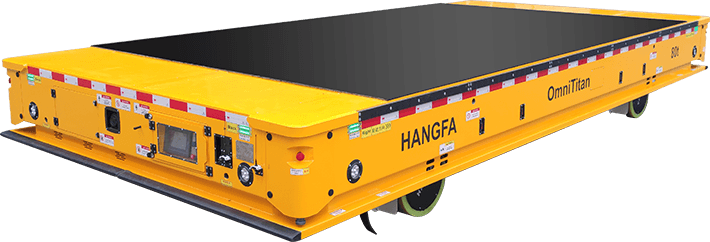

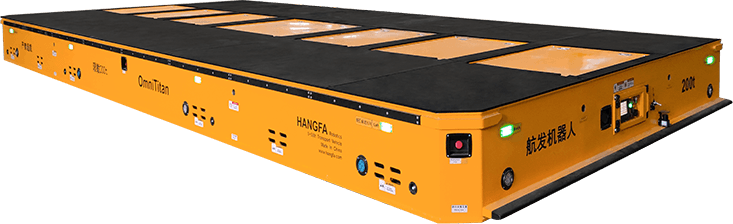

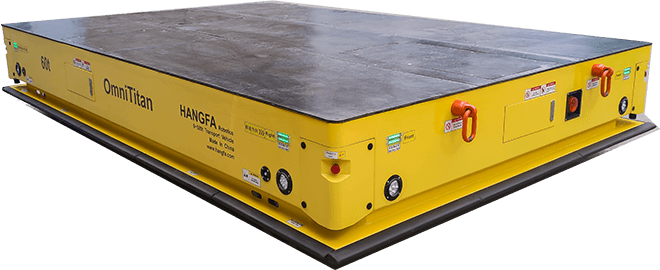

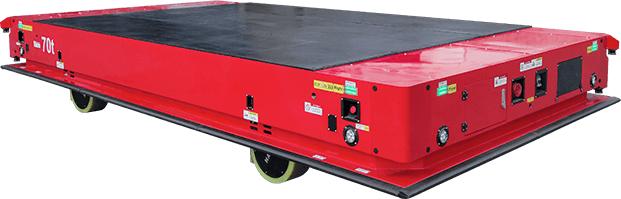

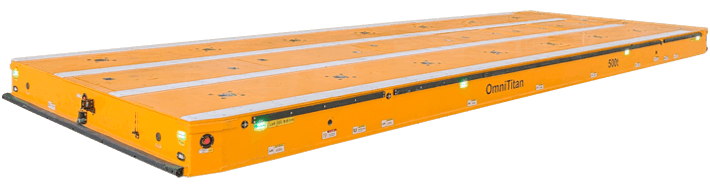

OmniTitanСамо-подъемное транспортное средство с дифференциальным рулевым управлением

Транспортёры серии OmniTitan обладают грузоподъёмностью от 0 до 500 тонн на одно транспортное средство и особенно подходят для перевозки крупногабаритных и тяжеловесных заготовок. Могут работать на самонивелирующихся, бетонных, стальных плитах и твёрдых грунтовых поверхностях, демонстрируя высокую способность адаптации к условиям покрытия. Благодаря встроенной функции самостоятельного подъёма всей рамы, они могут не только непосредственно нести заготовку, но и, заехав под стапель (каркас заготовки), поднять его и таким образом опосредованно нести заготовку. По требованию заказчика несколько транспортёров OmniTitan могут работать синхронно для подъема и транспортировки сверхкрупногабаритных компонентов. OmniTitan может управляться дистанционно с пульта, а также быть частью полностью автоматической навигационной транспортной системы AGV.

OmniTitanСамо-подъемное транспортное средство с дифференциальным рулевым управлением

Грузоподъёмность на одно транспортное средство: 0–500 т

Подъёмные дифференциальные рулевые модули, подъём/опускание всей рамы транспортёра

Литиевые аккумуляторные системы уровня электромобилей

Гибкие возможности движения: прямолинейное движение, повороты, боковое (крабовое) перемещение, диагональное перемещение, вращение на месте и комбинированные движения

Адаптация к условиям внутри и вне помещений: дождь, снег, низкие температуры

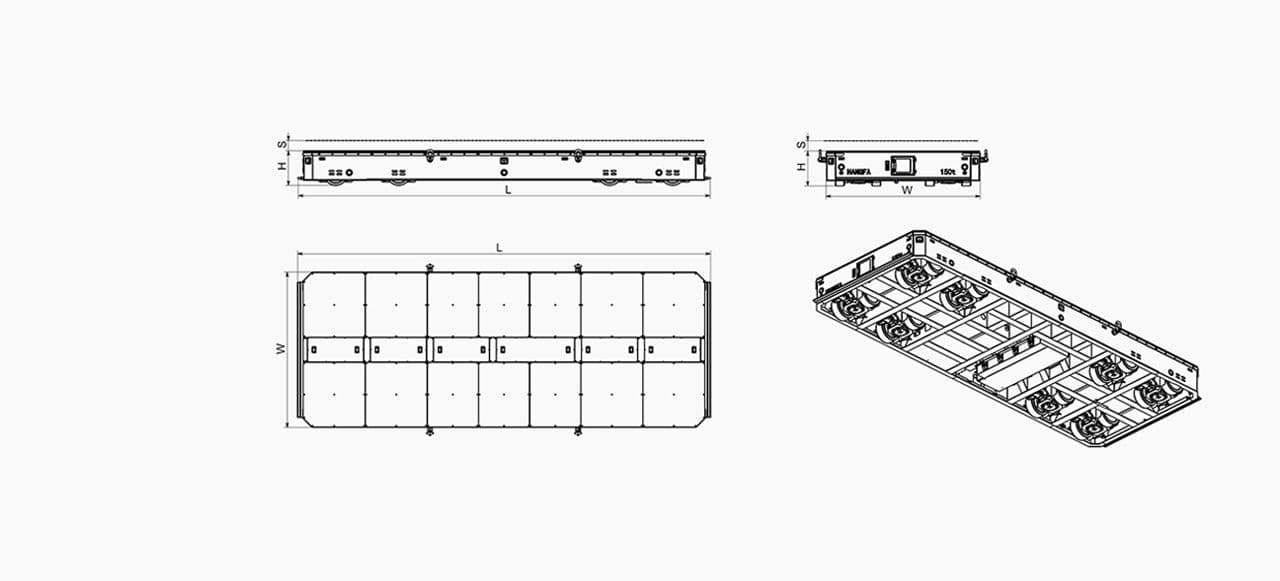

Внешний вид продукта

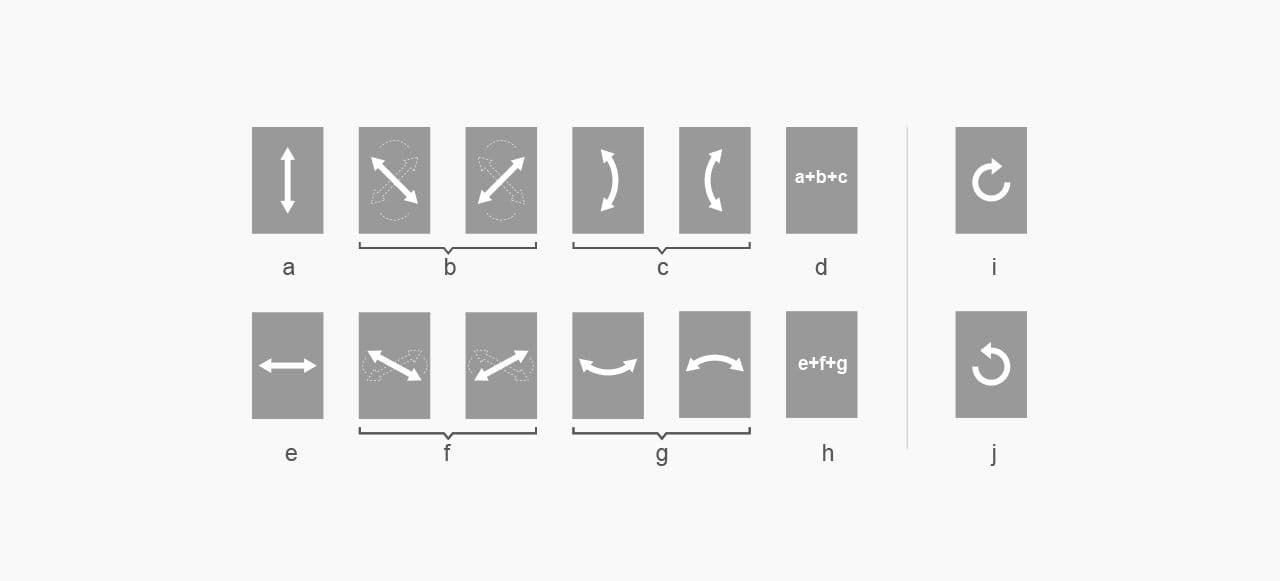

Режимы движения

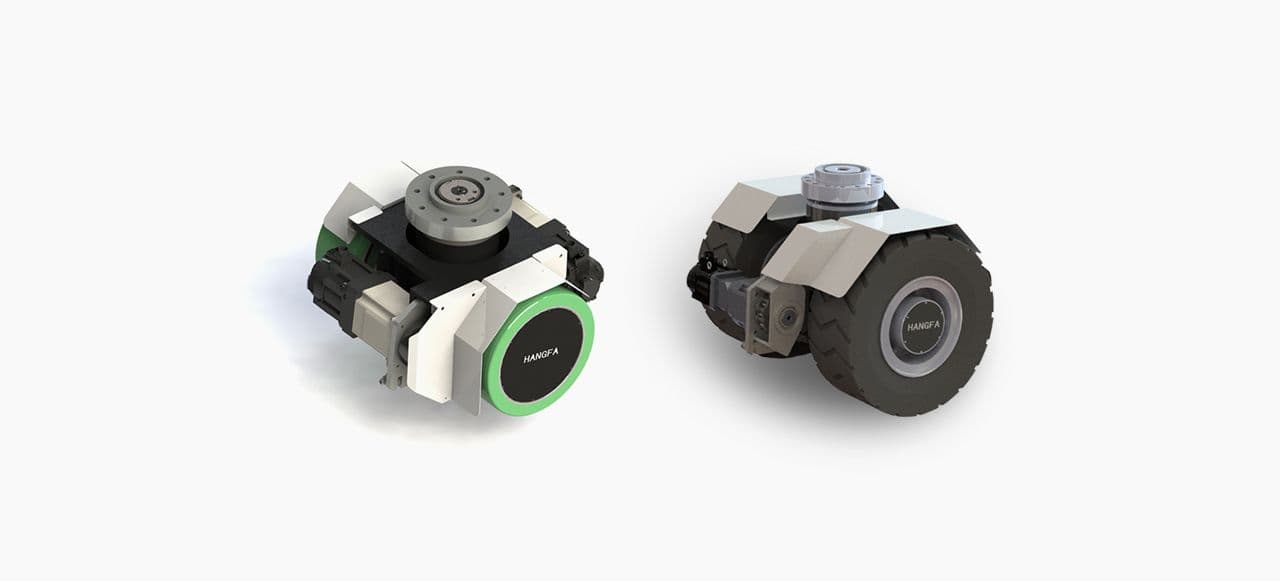

Подъёмный дифференциальный рулевой модуль

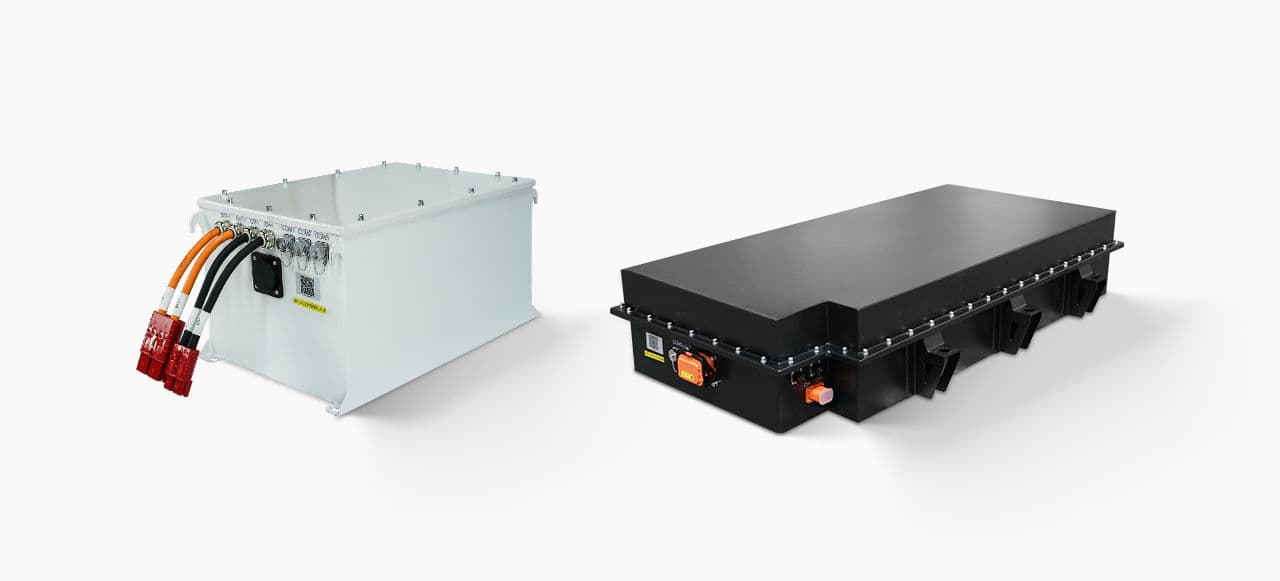

Литиевая аккумуляторная система уровня электромобилей

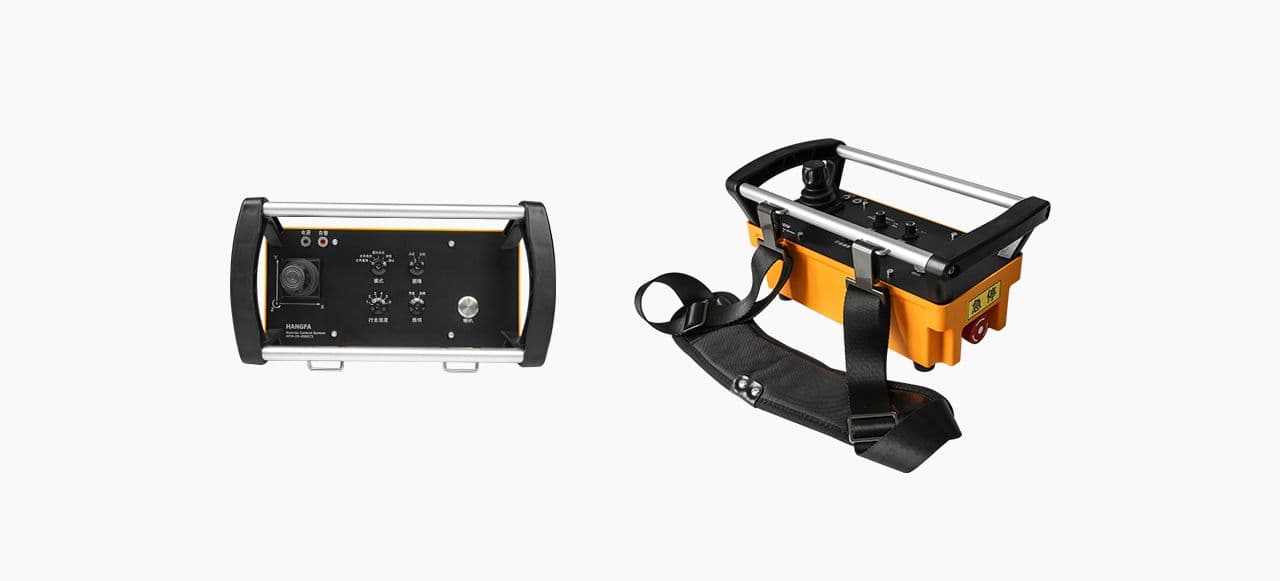

Промышленный пульт дистанционного управления

Внешний вид продукта

Режимы движения

Подъёмный дифференциальный рулевой модуль

Литиевая аккумуляторная система уровня электромобилей

Промышленный пульт дистанционного управления

Параметры моделей

Parameter

Выделите таблицу и используйте клавиши со стрелками влево/вправо для прокрутки ← →

Серия	TA															TB									TR
Спецификация продукции
Модель	TA24	TA40	TA60	TA80	TA100	TA150	TA200	TA250	TA300	TA180	TA270	TA360	TA450	TA540	TA720	TB80	TB120	TB160	TB160	TB240	TB320	TB400	TB480	TB560	TR40	TR60	TR80	TR100	TR150	TR200	TR250	TR300	TR400
Длина, мм (L)	3000	4000	5000	6000	5500	6500	7500	9000	11000	6000	7000	8500	10000	12000	16000	4000	5000	6000	5000	6500	8000	9000	10000	11000	5500	7000	8500	6500	8000	10000	12000	14000	17000
Ширина, мм (W)	1700	2000			2500					3000						2000			2400						2600			3400
Высота, мм (мин. Hmin)	450	530			670					770						320			420						750			1100
Тип подъёма	Подъём всей рамы															Подъём всей рамы									Подъём всей рамы
Ход подвески/подъёма, мм (S)	150				200											80			100						300
Грузоподъёмность
Макс. полный вес, т	24	40	60	80	100	150	200	250	300	180	270	360	450	540	720	80	120	160	160	240	320	400	480	560	40	60	80	100	150	200	250	300	400
Собственный вес, т	3	5	6	7	8	12	16	22	28	15	20	27	35	43	60	4	6	8	6	9	12	16	20	24	7	10	12	12	17	24	30	35	40
Номинальная нагрузка, т	20	30	50	70	80	120	160	200	240	140	200	270	340	400	500	70	110	150	150	225	300	375	450	520	30	45	60	80	120	160	200	240	320
Электропитание
Тип аккумулятора	LFP (Литий-железо-фосфатный)															LFP (Литий-железо-фосфатный)									LFP (Литий-железо-фосфатный)
Ёмкость, кВт·ч	10	25			30	60		90		55	110		170		220	10	20		25	60			90	120	30		60	56	110		170		220
Типичное время работы	12ч (может быть настроено под требования)															12ч (может быть настроено под требования)									12ч (может быть настроено под требования)
Время полной зарядки	8ч (возможна настройка быстрой зарядки)															8ч (возможна настройка быстрой зарядки)									8ч (возможна настройка быстрой зарядки)
Питание зарядного устройства	AC220V/AC380V															AC220V/AC380V									AC220V/AC380V
Приводные модули
Кол-во приводных модулей	4	4	6	8	4	6	8	10	12	4	6	8	10	12	16	4	6	8	4	6	8	10	12	14	4	6	8	4	6	8	10	12	16
Модель модуля	A06	A10			A25					A45						B20			B40						R10			R25
Диаметр колеса, мм	250	310			457					500						250			310						559			848
Ном. нагрузка модуля, т	6	10			25					45						20			40						10			25
Тип двигателя	Серводвигатель															Серводвигатель									Серводвигатель
Тип подвески/подъёма	Гидравлический, независимый															Гидравлический, независимый									Гидравлический, независимый
Тип шин	Полиуретан															Полиуретан									Резина
Макс. давление на поверхность	10МПа															15МПа									5МПа
Характеристики движения
Мин. радиус поворота	0m															0m									0m
Диапазон скорости движения	0-30м/мин															0-20м/мин									0-40м/мин
Скорость на уклоне с нагрузкой	0-20м/мин															0-10м/мин									0-20м/мин
Скорость подъёма	60-200мм/мин															60-200мм/мин									60-200мм/мин
Точность регулировки движения	±2мм															±2мм									±2мм
Точность регулировки подъёма	±1мм															±1мм									±1мм
Функции движения	Прямолинейное, диагональное, боковое движение, вращение на месте, повороты и др. (см. раздел описания режимов)															Прямолинейное, диагональное, боковое движение, вращение на месте, повороты и др. (см. раздел описания режимов)									Прямолинейное, диагональное, боковое движение, вращение на месте, повороты и др. (см. раздел описания режимов)
Условия эксплуатации
Подходящие покрытия	Бетон, самонивелирующиеся, стальные плиты и др.															Бетон, самонивелирующиеся, стальные плиты и др.									Бетон, самонивелирующиеся, стальные плиты, асфальт, твёрдый грунт и др.
Преодолеваемый уклон с нагрузкой	5%															3%									10%
Преодолеваемый уклон без нагрузки	＞20% (с учётом зазора между рамой и покрытием)															＞10% (с учётом зазора между рамой и покрытием)									＞20% (с учётом зазора между рамой и покрытием)
Степень защиты	IP54															IP54									IP54
Рабочая среда	Темп.: -15…+45°C; Влажность: 0…95%, без конденсата															Темп.: -15…+45°C; Влажность: 0…95%, без конденсата									Темп.: -15…+45°C; Влажность: 0…95%, без конденсата
Условия хранения	Темп.: -20…+50°C; Влажность: 0…95%, без конденсата															Темп.: -20…+50°C; Влажность: 0…95%, без конденсата									Темп.: -20…+50°C; Влажность: 0…95%, без конденсата
Прочее
Способ управления	ПДУ / Автонавигация / Управление по командам от верхнего уровня															ПДУ / Автонавигация / Управление по командам от верхнего уровня									ПДУ / Автонавигация / Управление по командам от верхнего уровня
Функция эвакуации	Ручной подъём, внешняя буксировка (с помощью "танков")															Ручной подъём, внешняя буксировка (с помощью "танков")									Ручной подъём, внешняя буксировка (с помощью "танков")
Другие функции	Ночная подсветка, измерение веса, измерение центра тяжести, сигнализация перегрузки, сигнализация неравномерной нагрузки															Ночная подсветка, измерение веса, измерение центра тяжести, сигнализация перегрузки, сигнализация неравномерной нагрузки									Ночная подсветка, измерение веса, измерение центра тяжести, сигнализация перегрузки, сигнализация неравномерной нагрузки
