CMA系列麦克纳姆轮 45°

Mecanum Wheel 45°

系列简介

CMA系列全向轮提供最大4500千克的负载能力，同时保持了很高的精度标准。采用专利技术的轮毂一体成型工艺，最大限度发挥了材料的力学性能。CMA全系列产品采用滚动轴承设计，从动轮表面采用聚氨酯材质，在平稳性、静音性、可靠性、全向性上都有很好的表现，能够适应室内及室外的应用场合。

CMA-15 CMA-20 CMA-20A CMA-25 CMA-31 CMA-36 CMA-40 CMA-45 CMA-50 CMA-58 CMA-66

CMA系列麦克纳姆轮 45°

参数对比

产品
外径(mm)
宽度(mm)
侧轮数
轴承数
轴承类型
小轮材质
轮毂材质
轮毂表面处理
连接形式
典型中心孔
自重
负载能力

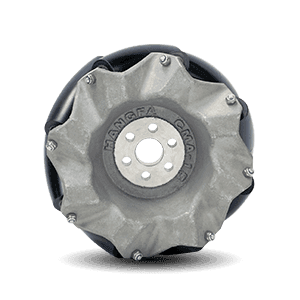

CMA-15
- 156.5mm
- 84mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 铝合金
- 无表面处理
- 法兰
- 20mm
- 2.1Kg
- 100Kg

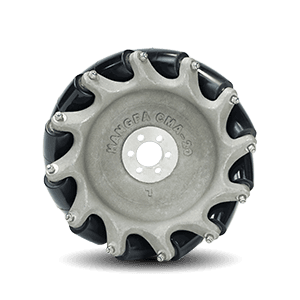

CMA-20
- 203.2（8"）mm
- 75mm
- 12
- 24
- 滚动轴承
- 聚氨酯
- 铝合金
- 无表面处理
- 法兰
- 20mm
- 3.2Kg
- 80Kg

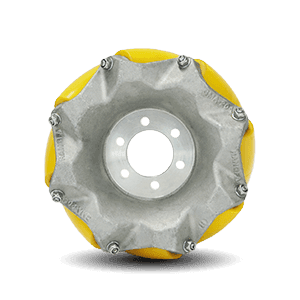

CMA-20A
- 203.2mm
- 110mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 铸铝合金
- 无表面处理
- 法兰
- 45mm
- 6Kg
- 240Kg

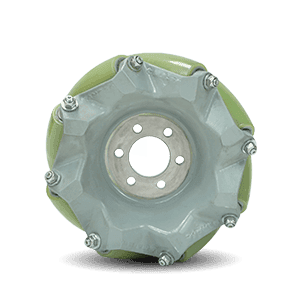

CMA-25
- 254mm
- 135mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 50mm
- 12.5Kg
- 400Kg

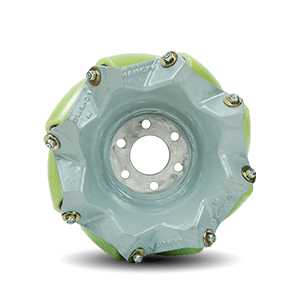

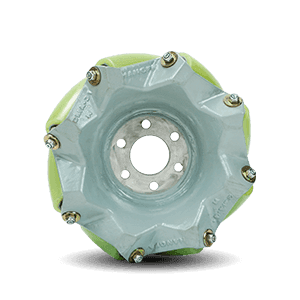

CMA-31
- 310mm
- 167mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 60mm
- 21Kg
- 650Kg

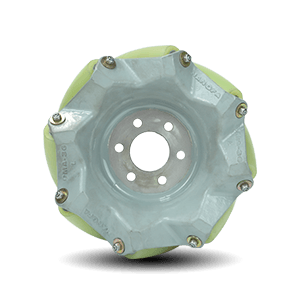

CMA-36
- 360mm
- 193mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 70mm
- 31Kg
- 1100Kg

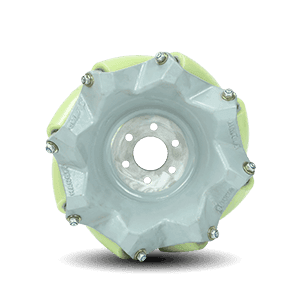

CMA-40
- 406.4mm
- 219mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 70mm
- 53Kg
- 1600Kg

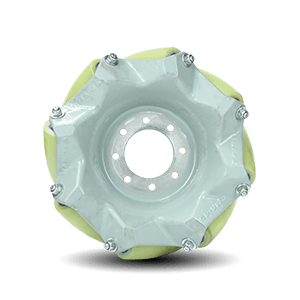

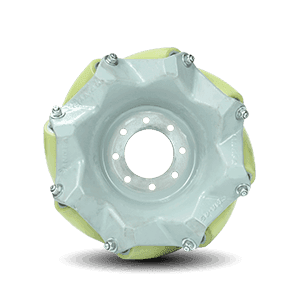

CMA-45
- 457.2mm
- 246mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 110mm
- 76Kg
- 1900Kg

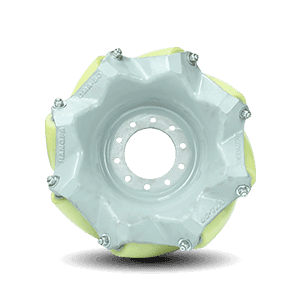

CMA-50
- 508mm
- 273mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 130mm
- 100Kg
- 2300Kg

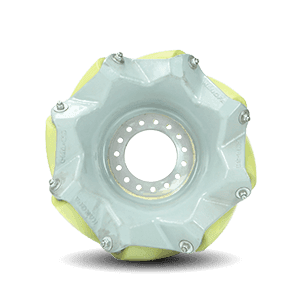

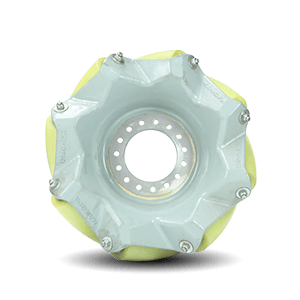

CMA-58
- 584.2mm
- 300mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 140mm
- 153Kg
- 3100Kg

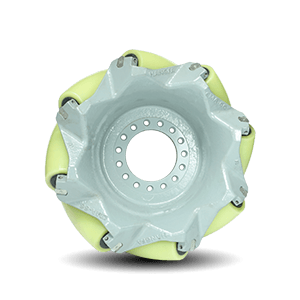

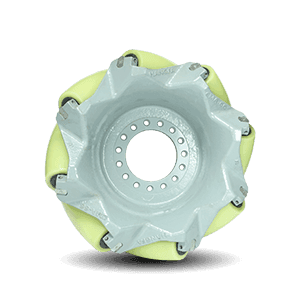

CMA-66
- 660.4mm
- 349mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 170mm
- 190Kg
- 4500Kg

产品	CMA-15	CMA-20	CMA-20A	CMA-25	CMA-31	CMA-36	CMA-40	CMA-45	CMA-50	CMA-58	CMA-66
外径(mm)	156.5mm	203.2（8"）mm	203.2mm	254mm	310mm	360mm	406.4mm	457.2mm	508mm	584.2mm	660.4mm
宽度(mm)	84mm	75mm	110mm	135mm	167mm	193mm	219mm	246mm	273mm	300mm	349mm
侧轮数	8	12	8	8	8	8	8	8	8	8	8
轴承数	16	24	16	16	16	16	16	16	16	16	16
轴承类型	滚动轴承	滚动轴承	滚动轴承	滚动轴承	滚动轴承	滚动轴承	滚动轴承	滚动轴承	滚动轴承	滚动轴承	滚动轴承
小轮材质	聚氨酯	聚氨酯	聚氨酯	聚氨酯	聚氨酯	聚氨酯	聚氨酯	聚氨酯	聚氨酯	聚氨酯	聚氨酯
轮毂材质	铝合金	铝合金	铸铝合金	钢	钢	钢	钢	钢	钢	钢	钢
轮毂表面处理	无表面处理	无表面处理	无表面处理	双层高温烤漆	双层高温烤漆	双层高温烤漆	双层高温烤漆	双层高温烤漆	双层高温烤漆	双层高温烤漆	双层高温烤漆
连接形式	法兰	法兰	法兰	法兰	法兰	法兰	法兰	法兰	法兰	法兰	法兰
典型中心孔	20mm	20mm	45mm	50mm	60mm	70mm	70mm	110mm	130mm	140mm	170mm
自重	2.1Kg	3.2Kg	6Kg	12.5Kg	21Kg	31Kg	53Kg	76Kg	100Kg	153Kg	190Kg
负载能力	100Kg	80Kg	240Kg	400Kg	650Kg	1100Kg	1600Kg	1900Kg	2300Kg	3100Kg	4500Kg

产品特性

轮毂一体成型，高强度、高刚性

采用专利技术的轮毂一体成型工艺，最大限度发挥了材料的力学性能。整轮轮毂为一个整体，强度高、刚性好，可靠耐用。

滚动轴承设计

CMA系列产品采用滚动轴承结构，相比滑动轴承和无轴承结构，具有滚动阻力小、精密度高、可靠性高、方便维修等优点，能够支持用户的长期不间断使用。

负载能力覆盖0~4500kg

系列产品最大承载能力可达4500kg。

工业级品质

按照工业产品标准设计并制造。
